수에코신소재 www.sueco.co.kr
















문의하기


sueco@sueco.co.kr
  본사

053-592-0688
  안양

031-389-2879
  대전

042-826-9331



Super Fiber

PBO

Zylon®


PBO(Poly-phenylene benzobisoxazole) Zylon®은 일본 Toyobo에서 생산되는 현존하는 최고성능의 유기섬유이다. 상용화된 아라미드에 비해 탁월한 열적성능(내열성, LOI)을 보이며 특히 인장강도 면에서는 거의 2배에 가깝다. PBO보다 조금 더 진전된 유기섬유가 시험단계에 있긴 하지만 강도 내열성 보호성능 등에 있어서 최고성능을 기대한다면 PBO를 고려해야 한다.
ZYLON® AS ZYLON® HM
Filament decitex 1.7 1.7
Density (g/cm3) 1.54 1.56
Tensile Strength (cN/dtex)
(GPa)
(kg/mm2)		 37
5.8
590		 37
5.8
590
Tensile Modulus (cN/dtex)
(GPa)
(kg/mm2)		 1150
180
18000		 1720
270
28000
Elongation at break(%) 3.5 2.5
Moisture regain(%) 2.0 0.6
Decomposition Temp.(℃) 650 650
LOI 68 68
Thermal expansion coefficient - -6x10-6

기본 물성표

- 바닷물에 물성변화 거의 없음

- 고온고습환경에서 강도변화 유의

- 습기에 의해 강도변화 유의

- UV 및 가시광선에 의한 강도 변화 유의

참고 물성표

Tenacity Modulus Elonga-tion Density Moisture Regain LOI Heat Resistance*
cN/dtex GPa cN/dtex GPa % g/cm3 % C
Zylon® AS 37 5.8 1150 180 3.5 1.54 2.0 68 650
Zylon® HM 37 5.8 1720 270 2.5 1.56 0.6 68 650
p-Aramid(HM) 19 2.8 850 109 2.4 1.45 4.5 29 550
m-Aramid 4.5 0.65 140 17 22 1.38 4.5 29 400
Steel Fiber 3.5 2.8 290 200 1.4 7.8 0
HS-PE 35 3.5 1300 110 3.5 0.97 0 16.5 150
PBI 2.7 0.4 45 5.6 30 1.4 15 41 550
Polyester 8 1.1 125 15 25 1.38 0.4 17 260

*Melting or Decomposition Temperature

400/500도C 에서의 무게변화 비교

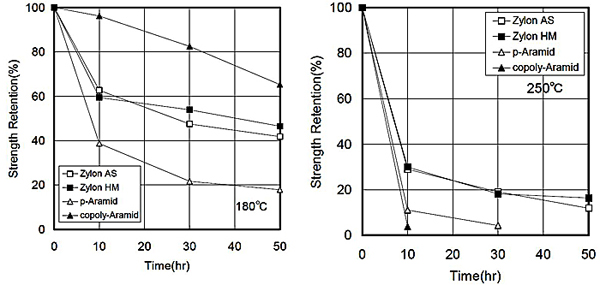

고온고습환경 강도변화 (180도씨50시간 처리후)
수에코신소재 www.sueco.co.kr
  42721 대구광역시 달서구 성서공단남로36길 17
  T (+82) 053-592-0688    F (+82) 053-722-0538    E-mail sueco@sueco.co.kr
  안양지사 T (+82) 031-389-2879     대전지사 T (+82) 042-826-9331    www.sueco.co.kr


(주)수에코신소재

Copyright ⓒ SUECO Advanced Materials Co., Ltd.
